Tel Erezyon Kesim

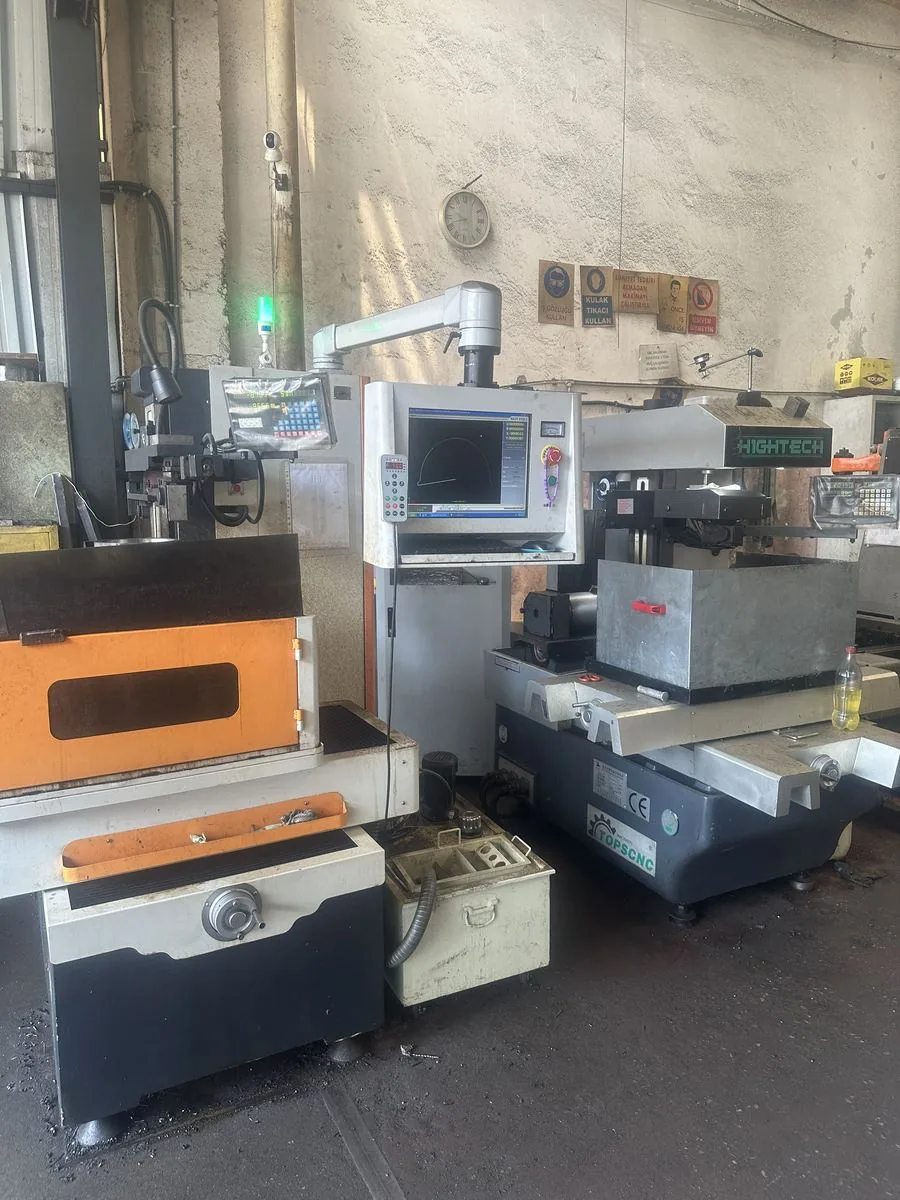

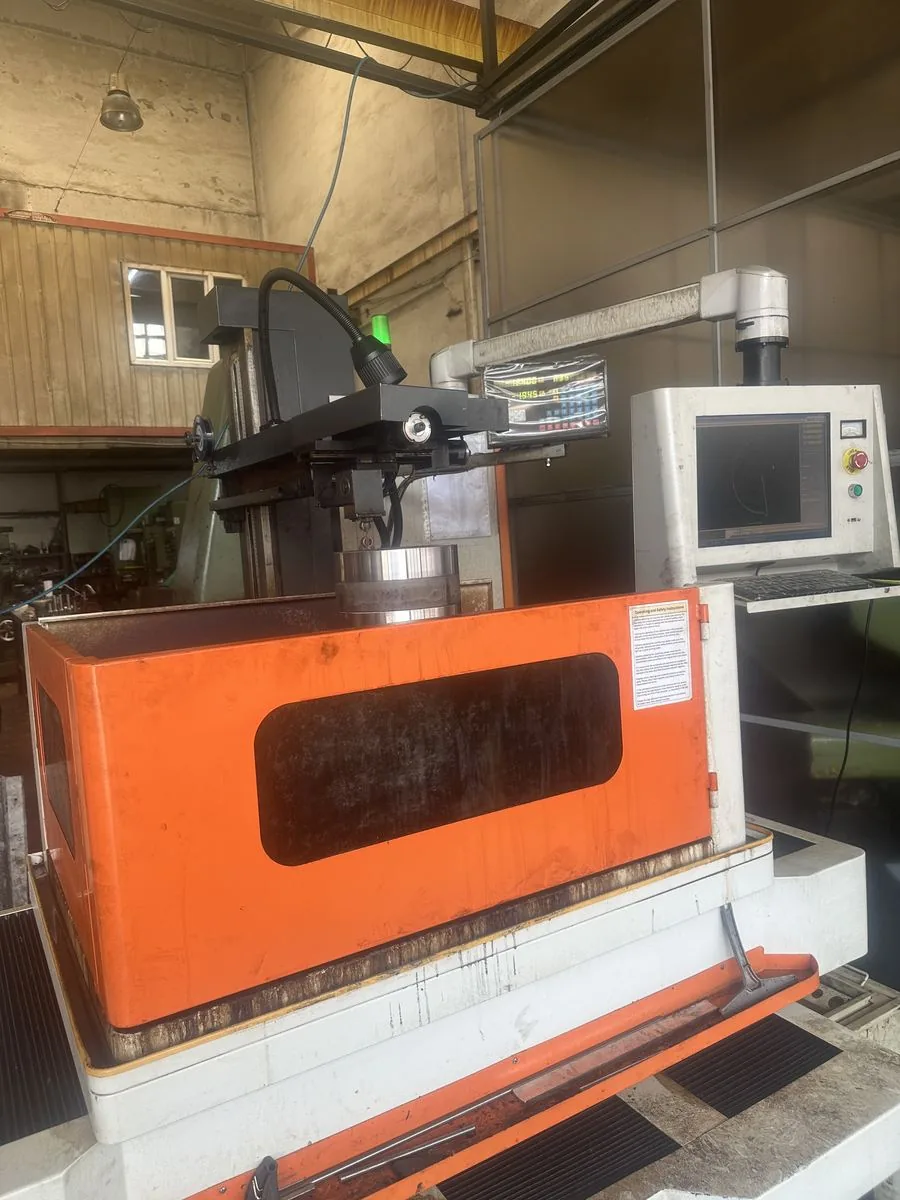

Tel erezyon (Wire EDM), elektrik deşarjıyla malzeme kaldıran bir hassas imalat yöntemidir. Sertleştirilmiş çelik ve diğer iletken malzemelerde geleneksel talaşlı imalatın ulaşamadığı hassasiyette kesim yapılmasını sağlar. Nair Dişli Makine olarak X550 Y650 Z700mm iş tablası kapasitemizle tel erezyon hizmeti sunuyoruz.
Tel Erezyon Nedir?

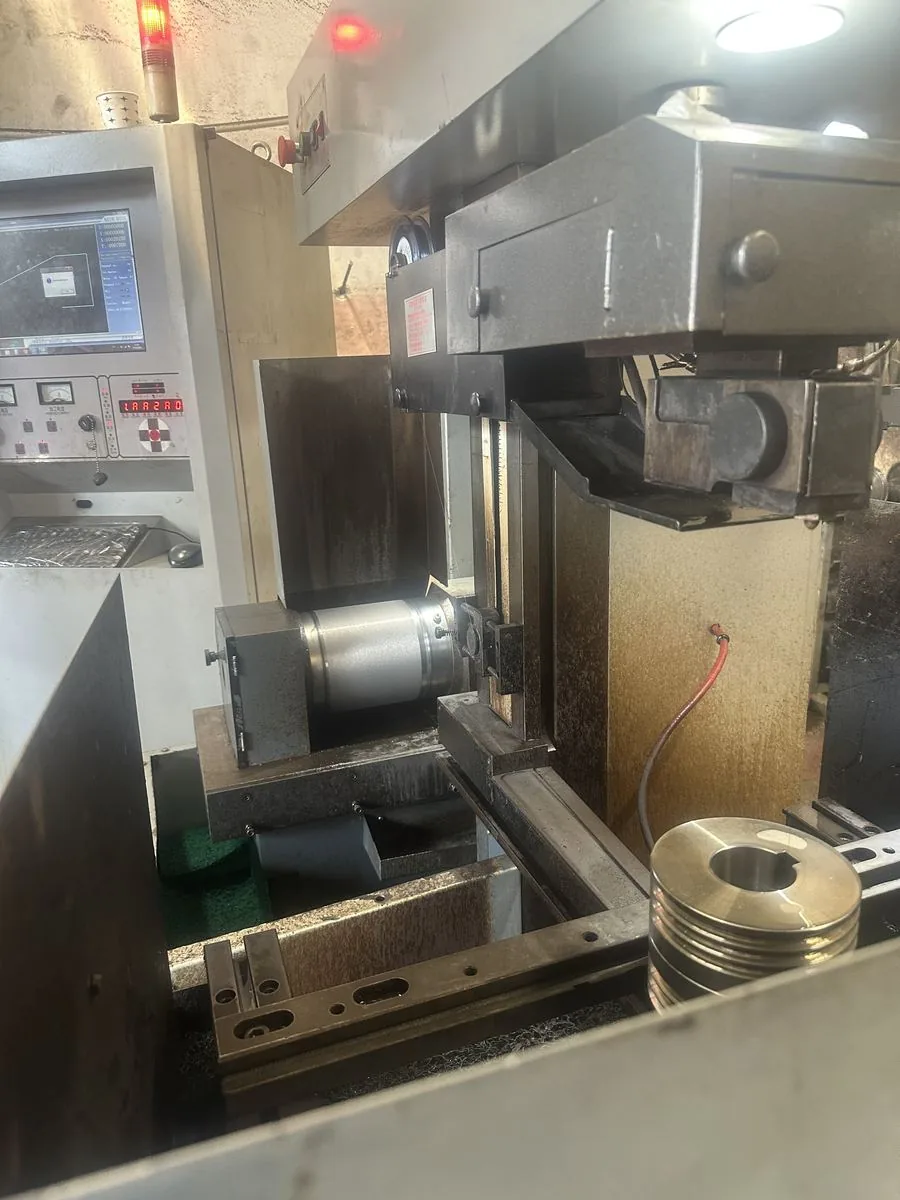

Tel erezyon işleminde, ince bir metal tel (molibden) elektrik deşarjı yoluyla iş parçasından malzeme koparır. Tel parçaya temas etmez; bu nedenle kesme kuvveti sıfıra yakındır ve parça üzerinde mekanik gerilme oluşmaz. Bu özellik, özellikle kırılgan veya ince kesitli parçaların işlenmesinde büyük avantaj sağlar.
Avantajları:
- Sertleştirilmiş malzemelerde kesim yapabilme (62 HRC’ye kadar)
- Mekanik kuvvet oluşmadığından ince ve hassas geometriler
- Yüksek yüzey kalitesi (Ra 0,4 μm’ye kadar)
- Karmaşık profillerde tam doğruluk
- Tekrarlı üretimde tutarlılık
Uygulama Alanları

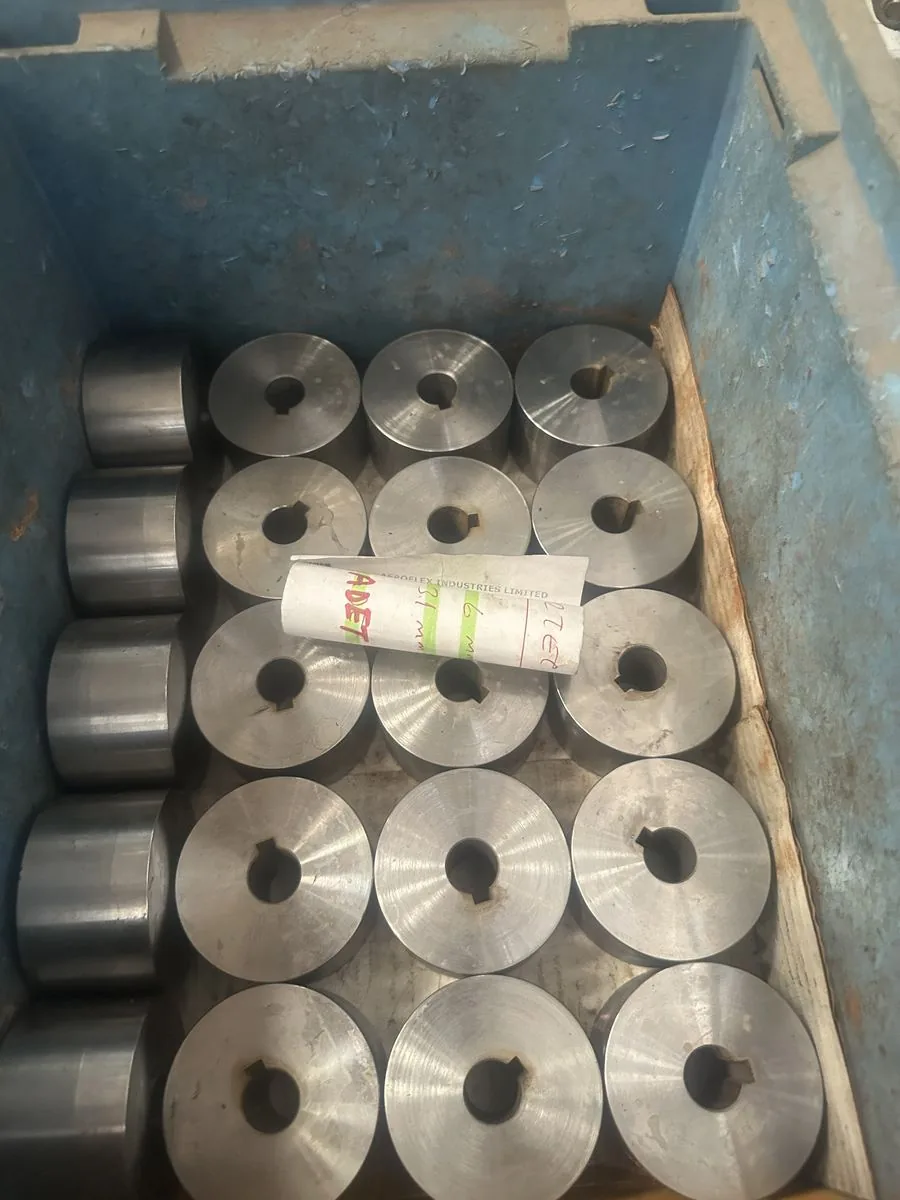

Kama ve Spline Kesimi: Tel erezyon, kapalı delik kama yuvalarının ve iç spline profillerinin açılmasında en sık tercih edilen yöntemdir. Vargel veya broş işleminin ulaşamadığı ince kama profillerinde ideal çözüm sunar.
- DIN 6885 uyumlu paralel kama yuvası
- Involute (evolvent) iç spline
- Dar ve derin kama profilleri
- Kapalı kör delik kama açımı
Kalıp ve Aparat İmalatı:
- Zımba ve kalıp takımları
- Kesici takım profilleri
- Aparat ve fikstür elemanları
- Ölçü referans parçaları
Yedek Parça ve Prototip:
- Mevcut parçanın örneğinden yeniden üretim
- Tek parça prototip imalatı
- Seri üretim için ön prototip
Teknik Kapasite
| Özellik | Değer |
|---|---|
| İş tablası (X × Y × Z) | 550 × 650 × 700mm |
| Tel türü | Molibden tel |
| Yüzey kalitesi | Ra 0,4 – Ra 1,6 μm |
| Koniklik kesimi | Evet (açılı kesim) |
| Sertlik | 62 HRC’ye kadar |
| Malzeme | Tüm iletken metaller |
Hangi Durumlarda Tel Erezyon Tercih Edilmeli?
- Parça sertleştirilmiş ve talaşlı imalatla işlenemiyorsa
- Kama yuvası kapalı delikte ise (vargel ulaşamıyor)
- İnce, hassas profil gerekiyorsa (0,1mm’nin altı köşe radyüsü)
- Karmaşık iç geometri söz konusuysa
- Yüksek yüzey kalitesi şart ise
Üretim Süreci
- Teknik çizim veya DXF dosyası alımı
- Program hazırlama ve simülasyon
- Parça bağlama ve referans alma
- Tel erezyon kesimi
- Yüzey pürüzlülüğü ve boyutsal ölçüm
- Gerekirse ikinci geçiş (yüzey iyileştirme)
- Kalite raporu ile teslim
Teknik çizim veya DXF dosyanızla bize ulaşın, üretilebilirliği birlikte değerlendirelim ve fiyat teklifimizi iletiyoruz.
